​보급형 3차원측정기

XOrbit Coordinate Measureing Machine

WENZEL : XOrbit [엑스오알비트]


최고의 가성비 - 최고의 품질과 저렴한 가격

페이지 상단으로 가기

WENZEL : XOrbit [엑스오알비트]

상세설명

WENZEL XOrbit 시리즈는 수작업 마감 처리된 최고의 화강암 가이드 웨이와 에어 베어링은 갖춘 보급형  3차원측정기 입니다.

​

다양한 측정 범위에 모델로 여러 용도에 적용되며 크기와 가격에 비하여 뛰어난 품질과

측정 정확도를 자랑하는 XOrbit 시리즈는 사용법이 쉬우며, 다양하고 효율적인 기능을 제공합니다.

​

차세대 소프트웨어 Quartis [=쿼티스]는 3D [=igea,Catia,Pro-E 등] 모델을 이용한 On/Off Line 프로그램 작성. 클릭 앤 터치. 불완전요소 포인트 삭제 등 최고의 3D 솔루션을 제공합니다.

​

편리한 제어

스마트한 조이스틱을 사용하여 모든 축을

쉽고 정확하게 제어 할수 있습니다.

CNC 속도로 조이스틱에서 속도 조절을 가감

할수 있습니다.


XOrbit 특징

3차원측정기 모든 축은 최고의 화강암이 사용되어 같은 열평창 계수를 보장합니다.

​

​스캐닝 프로브, 터치 프로브 시스템을 포함한 최신의 RENISHAW 프로브 시스템과 WENZEL Shapetracer, Phoenix II 를 장착 가능합니다.

WENZEL : XOrbit 기술 데이터

기술사양

WENZEL : Quartis [쿼티스] 측정 소프트웨어

소프트웨어

형상의 측정 결과를 빠르고 쉽게 구할 수 있습니다.

Quartis는 WENZEL에서 제공하는 4세대 측정 소프트웨어입니다.

​

많은 CMM 소프트웨어가 Windows 환경에서 작동하도록 발전하고 성장했지만,

Quartis는 Microsoft Office Fluent 사용자 인터페이스를 사용하는 최초의 소프트웨어입니다.

​

결과적으로 깔끔하고 유연하며 결과 지향적인 작업 공간을 갖춘 측정 소프트웨어입니다.

​

Quartis는 WENZEL PointMaster, WENZEL Gear Software 와 포인트 클라우드 및 CT 데이터로부터 측정 보고서를 생성 할 수있습니다.


Microsoft Platform Ready 인증.


Metrosoft Quartis

R5 버젼 통과


Metrosoft Quartis

R8 버젼 통과


Metrosoft Quartis

R13 버젼 통과

Quartis 는  "Microsoft Platform Ready" 인증을 성공적으로 통과했습니다.

Quartis 는  최신 Microsoft Windows 플랫폼을 지원합니다.

​

Quartis : 품질, 신뢰성 및 정밀도 등을 충족시키는 제 4세대 측정 소프트웨어 입니다.

최고의 3D CAD 솔루션 제공.

quartis cloud.jpg

  • ​CAD 모델 클릭 앤 자동측정 기능.

  • 다채로운 패턴 기능.

  • 불완전 요소 포인트 자동 삭제 기능.

  • Off Line 프로그램 작성 기능.

  • 다양한 3D CAD 프로그램 호환성.

  • ​편리한 3D 레포트 작성 기능.

Quartis 상세 설명 페이지로 이동 <- 클릭

WENZEL : PROBE [프로브] 정보

프로브정보

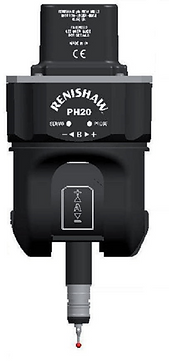

RENISHAW  5축 프로브 장착 가능 : REVO , PH20


RENISHAW  3축 프로브 장착 가능 : PH10T, PH10M

PH10 프로브헤드.png

WENZEL 프로브 장착 가능 : Phoenix, Shapetracer II


WENZEL Phoenix

- 광학식 비접촉 프로브


WENZEL Shapetracer II

- 역설계용 레이저 라인 스케너 프로브

WENZEL : 기본 공급 품목.

공급품목

컴퓨터 시스템 : Quartis 측정 소프트웨가 구동되는 최신 사양 공급


  • ​듀얼 모니터 + 1 모니터 [옵션]

  • ​무선 키보드. 무선 마우스

  • 3D 마우스 [옵션]

  • 프린트

  • 작업테이블 1200x600x700 mm

조이스틱 : HT400 / HT400RC 한손 타입

  • 한 손 타입 조이스틱으로 X.Y.Z.C 축을 동시 제어.

  • HT400RC 무선 조이스틱 [옵션]

  • 모드 변경  : X.Y.Z 축 움직임.

  • 컴퓨터 마우스 기능 변환.

  • 속도 조절 버튼 2 개.

  • 조이스틱에 충격. 떨어짐을 방지장치. 마그네틱 홀더 부착.

  • 공작물 / 기계 좌표계로선택적 움직임 가능.

  • 12개 단축 버튼을 이용한 신속한 측정.

  • EN 60204-1 인증 획득.


UPS : 무정전 전원 장치


컴퓨터와 서버 등 주변 장치에 대한 전력 공급을 조절하는 장치입니다.

만약 정전이 될 때 비상 전원으로 자동 전화 되어 측정 데이터 보존과 컴퓨터,서버등 주변 장치를 보호 할 수 있습니다.

Air Dridr : 유분 수분 필터 장치

3차원 측정기로 들어가는 Air에 유분과 수분을 필터링 하는

장치입니다.

​기계에 들어가는 필터는 최소 2년에 한번은 교체를 해야합니다.
